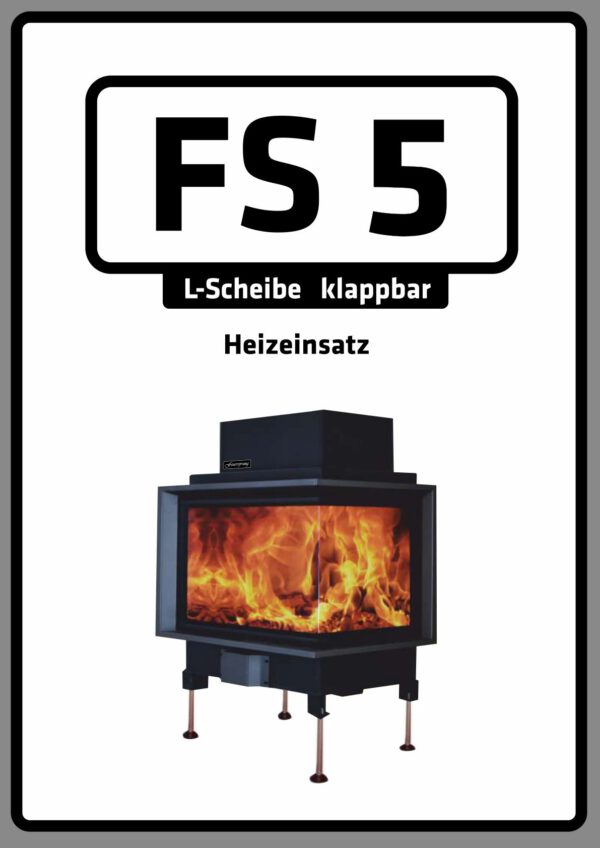

Kamineinsatz FS 5

1,150.00

Kamineinsatz FS 5
Eckscheibe, Kamineinsatz mit schwenkbarer/klappbarer Tür und gebogener Glasscheibe
Wahlweise links oder rechts offen
Türgriff (mit oder ohne)

Türmaße
Türhöhe             470 mm
Türbreite           650 mm
Türtiefe              400 mm

*Preis auf Anfrage

Kategorie:
Loading...

Kamineinsatz FS 5
Eckscheibe, Kamineinsatz mit schwenkbarer/klappbarer Tür und gebogener Glasscheibe
Wahlweise links oder rechts offen
Türgriff (mit oder ohne)

Türmaße
Türhöhe             470 mm
Türbreite           650 mm
Türtiefe              400 mm

Technische Parameter

  • Höhe 1146 mm
  • Breite 714,5 mm
  • Tiefe 468,5 mm
  • Türhöhe 470 mm
  • Türbreite 650 mm
  • Türtiefe 400 mm
  • Gewicht 162 kg
  • Regulierbare Leistung 3,5-9,0 kW
  • Abgasstutzen 180-250 mm
  • Abgasstutzen – Durchmesser 200 mm
  • Zentralluftzufuhrstutzen 150 mm
  • Mindestförderdruck 12 Pa
  • Wirkungsgrad 84,8 %
  • Mittlerholzverbrauch 1,9 kg/h
  • Energieeffizienzklasse A+

Prüfungen

  • EN 13 229
  • 15a B-VG 2015
  • DIN plus
  • BImSch V 2

Leistungseigenschaften

  • Ekodesign (Raumheizungs-Jahresnutzungsgrad) 75,9 %
  • Energieeffizienzindex (EEI) 114,0
  • Energieeffizienzklasse A+
  • Verwendeter Brennstoff Holz
  • Ausmaß des Brennstoff 250 mm
  • Durchschnittlicher Brennstoffverbrauch 1,92 kg/h
  • Maximal Brennstoffverbrauch 2,7 kg/h
  • Zeitabstand der Brennstoffbeschickung für die Nennleistung 1 Stunde
  • Verbrennungsluftbedarf 24,3 m3/h
  • Nennwärmeleistung 6,9 kW
  • Gesamtleistung 3,5 – 9,0 kW
  • Wirkungsgrad 84,85 %
  • Massendurchfluss von trockenen Abgasen 7,0 g/s
  • Durchschnittliche Abgastemperatur 242 °C
  • Durchschnittliche Rauchgastemperatur nach dem Hals 267 °C
  • Förderdruck 12 Pa
  • Staub – 02=13% 17 mg/m3
  • CO – 02=13% 915 mg/m3
  • CO2 11,84 %
  • OGC – 02=13% 33 mg/m3
  • NOx – 02=13% 119 mg/m3
  • Maße (Höhe x Breite x Tiefe) 983 x 700 x 375 mm
  • Rauchrohrdurchmesser 150-180 mm
  • Durchmesser Rauchkehle 150 mm
  • Zentralluftzufuhr (ZLZ) 150 mm
  • Gewicht 130 kg
  • Maße Feuerraum (Höhe x Breite x Tiefe) 440 x 569 x 210 mm
  • Maße Ofentür (Höhe x Breite x Tiefe) 407 x 677,5 x 307 mm
  • Sicherheitsabstand von brennbaren Werkstoffen (Hinterwand x Frontwand x Seitenwände x Seite mit Glas x Von der Decke) 400/800/400/800/1000 mm
  • Querschnitt der Konvektionsluftzufuhr f. die Nennleistung 500 cm2
  • Querschnitt der Konvektionsluftausgangs f. die Nennleistung 700 cm2

Bedienungsanleitung

  • Zur Bedienungsanleitung
