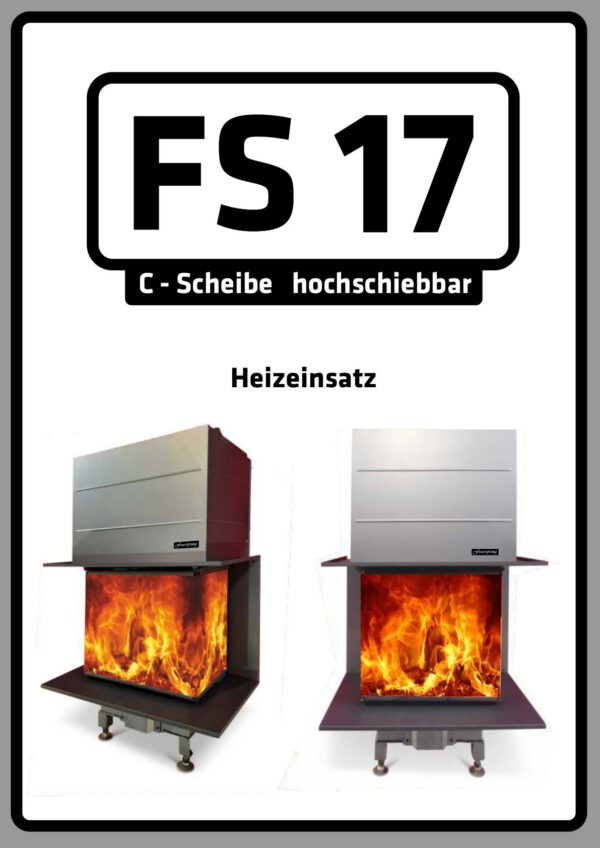

Kamineinsatz FS 17

1,590.00

Kamineinsatz FS 17
C-Scheibe, Kamineinsatz mit hochschiebbarer Tür
Türgriff (mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           675 mm
Türtiefe              348 mm

*Preis auf Anfrage

Kategorie:
Loading...

Kamineinsatz FS 17
C-Scheibe, Kamineinsatz mit hochschiebbarer Tür
Türgriff (mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           675 mm
Türtiefe              348 mm

Technische Parameter

  • Höhe 1625 mm
  • Breite 786 mm
  • Tiefe 610 mm
  • Türhöhe 556 mm
  • Türbreite 675 mm
  • Türtiefe 348 mm
  • Gewicht 274/271 kg
  • Regulierbare Leistung 5,2-13,4 kW
  • Abgasstutzen 180-200 mm
  • Abgasstutzen – Durchmesser 200 mm
  • Zentralluftzufuhrstutzen 150 mm
  • Mitte Abgasstutzen hinten 1168 mm
  • Mindestförderdruck 12 Pa
  • Wirkungsgrad 82 %
  • Mittlerholzverbrauch 2,9 kg/h
  • Energieeffizienzklasse A+

Prüfungen

  • EN 13 229
  • 15a B-VG 2015
  • BImSch V 2
  • DIN plus

Leistungseigenschaften

  • Ekodesign (Raumheizungs-Jahresnutzungsgrad) 73 %
  • Energieeffizienzindex (EEI) 109,9
  • Energieeffizienzklasse A+
  • Verwendeter Brennstoff Holz
  • Ausmaß des Brennstoff 330 mm
  • Durchschnittlicher Brennstoffverbrauch 2,96 kg/h
  • Maximal Brennstoffverbrauch 3,8 Kg/h
  • Zeitabstand der Brennstoffbeschickung für die Nennleistung 1 Stunde
  • Verbrennungsluftbedarf 37,5 m3/h
  • Nennwärmeleistung 10,3 kW
  • Gesamtleistung 5,2 – 13,4 kW
  • Wirkungsgrad 82 %
  • Massendurchfluss von trockenen Abgasen 8,97 g/s
  • Durchschnittliche Abgastemperatur 234 °C
  • Durchschnittliche Rauchgastemperatur nach dem Hals 330 °C
  • Förderdruck 12 Pa
  • Staub – 02=13% 37 mg/m3
  • CO – 02=13% 1045 mg/m3
  • CO2 10,06 %
  • OGC – 02=13% 48 mg/m3
  • NOx – 02=13% 137 mg/m3
  • Maße (Höhe x Breite x Tiefe) 1625 x 786 x 610 mm
  • Rauchrohrdurchmesser 180-200 mm
  • Durchmesser Rauchkehle 200 mm
  • Zentralluftzufuhr (ZLZ) 150 mm
  • Gewicht 274/271 kg
  • Maße Feuerraum (Höhe x Breite x Tiefe) 546 x 484 x 237 mm
  • Maße Ofentür (Höhe x Breite x Tiefe) 556 x 675 x 348 mm
  • Sicherheitsabstand von brennbaren Werkstoffen (Hinterwand x Frontwand x Seitenwände x Seite mit Glas x Von der Decke) 600/800/—/800/1000 mm
  • Querschnitt der Konvektionsluftzufuhr f. die Nennleistung 900 cm2
  • Querschnitt der Konvektionsluftausgangs f. die Nennleistung 1070 cm2

Bedienungsanleitung
