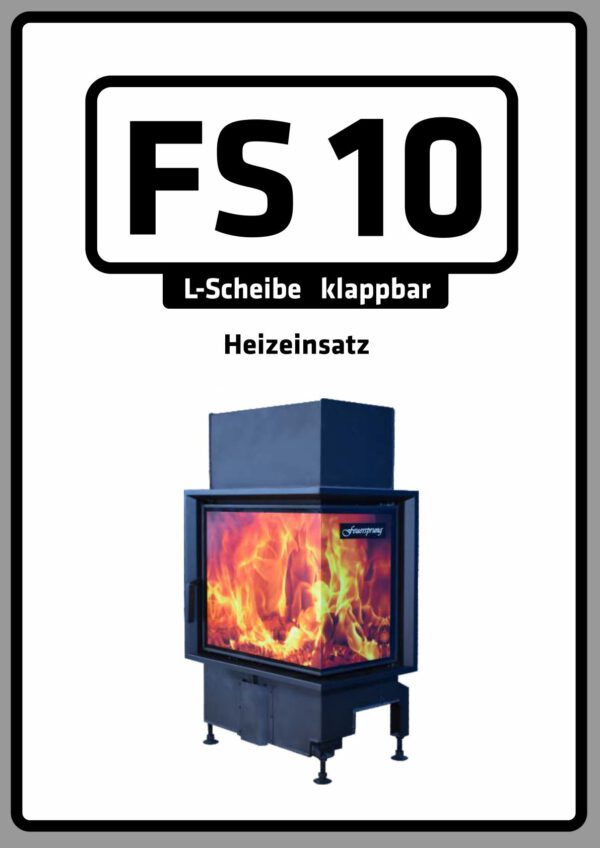

Kamineinsatz FS 10

1,150.00

Kamineinsatz FS 10
Eckscheibe, mit schwenkbarer/klappbarer Tür
Wahlweise links oder rechts offen
Türgriff (wählbar mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           583 mm
Türtiefe              339 mm

*Preis auf Anfrage

Kategorie:
Loading...

Kamineinsatz FS 10
Eckscheibe, mit schwenkbarer/klappbarer Tür
Wahlweise links oder rechts offen
Türgriff (wählbar mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           583 mm
Türtiefe              339 mm

Technische Parameter

  • Höhe 1324 mm
  • Breite 703 mm
  • Tiefe 487 mm
  • Türhöhe 556 mm
  • Türbreite 583 mm
  • Türtiefe 339 mm
  • Gewicht 174/166 kg (Gewicht des Einsatzes einschließlich schwarz / natur Brennkammer)
  • Regulierbare Leistung 3,7-9,6 kW
  • Abgasstutzen 150-180 mm
  • Abgasstutzen – Durchmesser 180 mm
  • Zentralluftzufuhrstutzen 125 mm
  • Mitte Abgasstutzen hinten 1160 mm
  • Mindestförderdruck 11 Pa
  • Wirkungsgrad 81,6 %
  • Mittlerholzverbrauch 2,1 kg/h
  • Energieeffizienzklasse A+

Prüfungen

  • EN 13 229
  • 15a B-VG 2015
  • DIN plus
  • BImSch V 2

Leistungseigenschaften

  • Ekodesign (Raumheizungs-Jahresnutzungsgrad) 72,6 %
  • Energieeffizienzindex (EEI) 109,3
  • Energieeffizienzklasse A+
  • Verwendeter Brennstoff Holz
  • Ausmaß des Brennstoff 250 mm
  • Durchschnittlicher Brennstoffverbrauch 2,12 kg/h
  • Maximal Brennstoffverbrauch 2,8 kg/h
  • Zeitabstand der Brennstoffbeschickung für die Nennleistung 1 Stunde
  • Verbrennungsluftbedarf 26,9 m3/h
  • Nennwärmeleistung 7,4 kW
  • Gesamtleistung 3,7 – 9,6 kW
  • Wirkungsgrad 81,6 %
  • Massendurchfluss von trockenen Abgasen 6,7 g/s
  • Durchschnittliche Abgastemperatur 234 °C
  • Durchschnittliche Rauchgastemperatur nach dem Hals 264 °C
  • Förderdruck 11 Pa
  • Staub – 02=13% 37 mg/m3
  • CO – 02=13% 1051 mg/m3
  • CO2 9,64 %
  • OGC – 02=13% 50 mg/m3
  • NOx – 02=13% 137 mg/m3
  • Maße (Höhe x Breite x Tiefe) 1324 x 703 x 487 mm
  • Anschlusshöhe (seitlichen) hinten 1160 mm
  • Rauchrohrdurchmesser 150-180 mm
  • Durchmesser Rauchkehle 180 mm
  • Zentralluftzufuhr (ZLZ) 125 mm
  • Gewicht 174/166 kg
  • Maße Feuerraum (Höhe x Breite x Tiefe) 510 x 480 x 237 mm
  • Maße Ofentür (Höhe x Breite x Tiefe) 556 x 583 x 339 mm
  • Sicherheitsabstand von brennbaren Werkstoffen (Hinterwand x Frontwand x Seitenwände x Seite mit Glas x Von der Decke) 700/1200/450/950/1000 mm
  • Querschnitt der Konvektionsluftzufuhr f. die Nennleistung 600 cm2
  • Querschnitt der Konvektionsluftausgangs f. die Nennleistung 800 cm2
