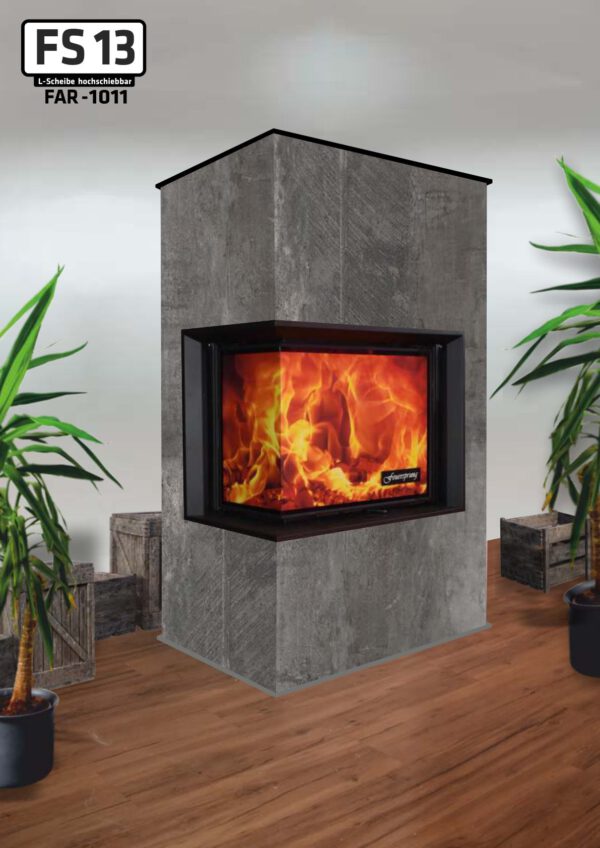

FS 13

Eckscheibe, Kamineinsatz mit hochschiebbarer Tür
Wahlweise links oder rechts offen
Türgriff (mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           706 mm
Türtiefe              339 mm

Technische Parameter

Höhe 1531 mm
Breite 943 mm
Tiefe 574 mm
Türhöhe 556 mm
Türbreite 706 mm
Türtiefe 339 mm
Gewicht 293/283 kg (Gewicht des Einsatzes einschließlich schwarz / natur Brennkammer)
Regulierbare Leistung 5,0-13,0 kW
Abgasstutzen 150-200 mm
Abgasstutzen – Durchmesser 200 mm
Zentralluftzufuhrstutzen 150 mm
Mitte Abgasstutzen hinten 1190 mm
Mindestförderdruck 12 Pa
Wirkungsgrad 81,0 %
Mittlerholzverbrauch 2,8 kg/h
Energieeffizienzklasse A+

Ekodesign (Raumheizungs-Jahresnutzungsgrad) 71,0 %
Energieeffizienzindex (EEI) 107,5
Energieeffizienzklasse A+
Verwendeter Brennstoff Holz
Ausmaß des Brennstoff 250 mm
Durchschnittlicher Brennstoffverbrauch 2,89 kg/h
Maximal Brennstoffverbrauch 3,8 kg/h
Zeitabstandder Brennstoffbeschickung für die Nennleistung 1 Stunde
Verbrennungsluftbedarf 36,6 m3/h
Nennwärmeleistung 10,0 kW
Reg. Gesamtleistung 5,0 – 13,0 kW
Wirkungsgrad 81 %
Massendurchfluss von trockenen Abgasen 9,9 g/s
Durchschnittliche Abgastemperatur 224 °C
Durchschnittliche Rauchgastemperatur nach dem
Hals 234 °C
Förderdruck 12 Pa
Staub – 02=13% 28 mg/m3
CO – 02=13% 1059 mg/m3
CO2 8,85 %
OGC – 02=13% 55 mg/m3
NOx – 02=13% 95 mg/m3
Maße (Höhe x Breite x Tiefe) 1531 x 943 x 574 mm
Anschlusshöhe (seitlichen) hinten 1190 mm
Rauchrohrdurchmesser 150-200 mm
Durchmesser Rauchkehle 200 mm
Zentralluftzufuhr (ZLZ) 150 mm
Gewicht 293/283 kg
Maße Feuerraum (Höhe x Breite x Tiefe) 510 x 604 x 237 mm
Maße Ofentür (Höhe x Breite x Tiefe) 556 x 706 x 339 mm
Sicherheitsabstand von brennbaren Werkstoffen (Hinterwand x Frontwand x Seitenwände x Seite mit Glas x Von der Decke 850/1350/500/950/1000 mm
Min. Querschnitt der Konvektionsluftzufuhr f. die Nennleistung 700 cm2
Min. Querschnitt der Konvektionsluftausgangs f. die 900 cm2
