FS 10

6,490.00 €

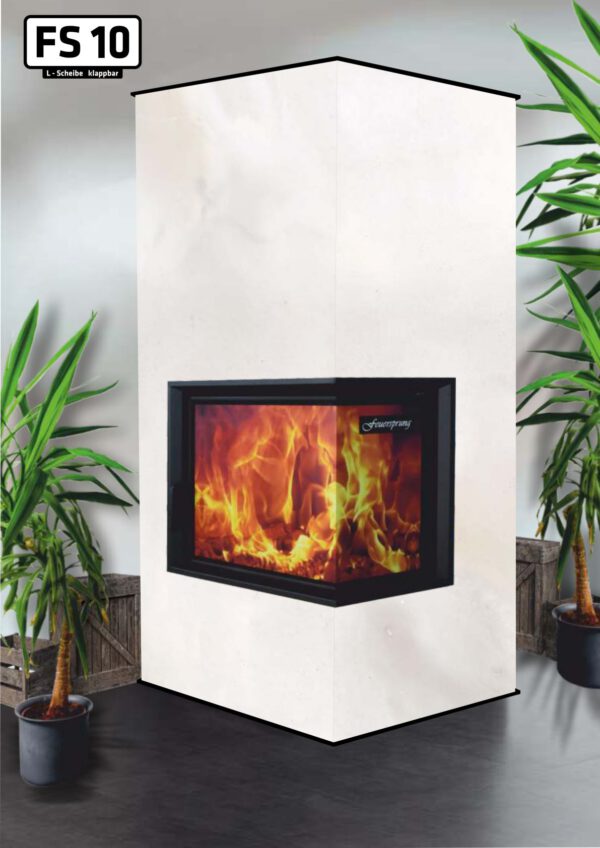

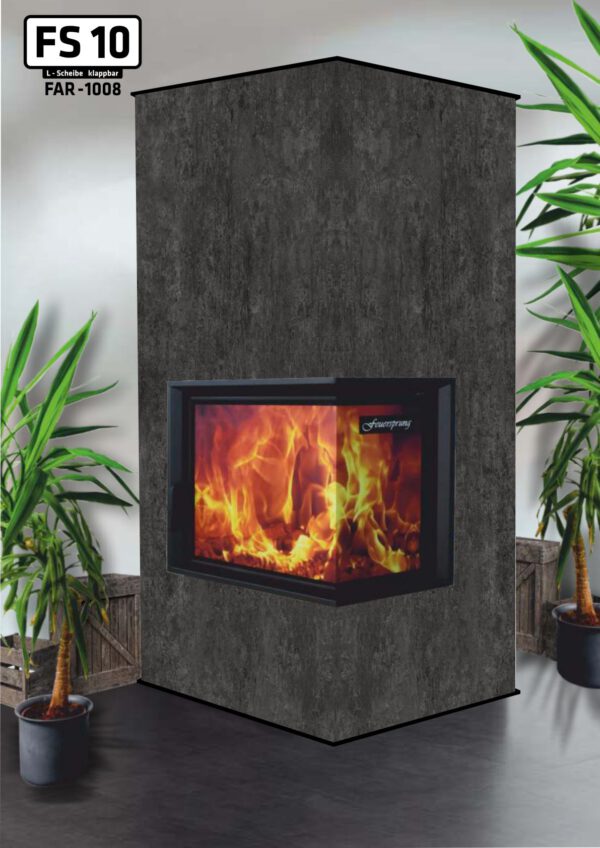

Eckscheibe, mit schwenkbarer/klappbarer Tür
Wahlweise links oder rechts offen
Türgriff (wählbar mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           583 mm
Türtiefe              339 mm

*Preis auf Anfrage

Kategorie: Öfen

Eckscheibe, mit schwenkbarer/klappbarer Tür
Wahlweise links oder rechts offen
Türgriff (wählbar mit oder ohne)

Türmaße
Türhöhe             556 mm
Türbreite           583 mm
Türtiefe              339 mm

Technische Parameter

Höhe 1324 mm
Breite 703 mm
Tiefe 487 mm
Türhöhe 556 mm
Türbreite 583 mm
Türtiefe 339 mm
Gewicht 174/166 kg (Gewicht des Einsatzes einschließlich schwarz / natur Brennkammer)
Regulierbare Leistung 3,7-9,6 kW
Abgasstutzen 150-180 mm
Abgasstutzen – Durchmesser 180 mm
Zentralluftzufuhrstutzen 125 mm
Mitte Abgasstutzen hinten 1160 mm
Mindestförderdruck 11 Pa
Wirkungsgrad 81,6 %
Mittlerholzverbrauch 2,1 kg/h
Energieeffizienzklasse A+

Ekodesign (Raumheizungs-Jahresnutzungsgrad) 72,6 %
Energieeffizienzindex (EEI) 109,3
Energieeffizienzklasse A+
Verwendeter Brennstoff Holz
Ausmaß des Brennstoff 250 mm
Durchschnittlicher Brennstoffverbrauch 2,12 kg/h
Maximal Brennstoffverbrauch 2,8 kg/h
Zeitabstand der Brennstoffbeschickung für die Nennleistung 1 Stunde
Verbrennungsluftbedarf 26,9 m3/h
Nennwärmeleistung 7,4 kW
Gesamtleistung 3,7 – 9,6 kW
Wirkungsgrad 81,6 %
Massendurchfluss von trockenen Abgasen 6,7 g/s
Durchschnittliche Abgastemperatur 234 °C
Durchschnittliche Rauchgastemperatur nach dem Hals 264 °C
Förderdruck 11 Pa
Staub – 02=13% 37 mg/m3
CO – 02=13% 1051 mg/m3
CO2 9,64 %
OGC – 02=13% 50 mg/m3
NOx – 02=13% 137 mg/m3
Maße (Höhe x Breite x Tiefe) 1324 x 703 x 487 mm
Anschlusshöhe (seitlichen) hinten 1160 mm
Rauchrohrdurchmesser 150-180 mm
Durchmesser Rauchkehle 180 mm
Zentralluftzufuhr (ZLZ) 125 mm
Gewicht 174/166 kg
Maße Feuerraum (Höhe x Breite x Tiefe) 510 x 480 x 237 mm
Maße Ofentür (Höhe x Breite x Tiefe) 556 x 583 x 339 mm
Sicherheitsabstand von brennbaren Werkstoffen (Hinterwand x Frontwand x Seitenwände x Seite mit Glas x Von der Decke) 700/1200/450/950/1000 mm
Querschnitt der Konvektionsluftzufuhr f. die Nennleistung 600 cm2
Querschnitt der Konvektionsluftausgangs f. die Nennleistung 800 cm2
